Đồng hồ VU với 5 đèn led:
Trong dự án này, chúng ta sẽ xem cách tạo đèn báo led để kết nối với thiết bị âm thanh, máy tính
hoặc micrô của chúng ta có thể được đưa vào để đèn led phát sáng theo âm thanh của căn phòng của chúng ta.
Đầu tiên đối với các dự án này, tôi sẽ chỉ ra các mạch tích hợp phổ biến nhất và cách kết nối chúng.
Một số IC khá thông dụng như BA6124, KA2284 tương đương với NTE1561.
BA6124 hoặc sơ đồ kết nối tương đương:
sơ đồ chỉ báo âm thanh với đèn led
Mạch tích hợp này có thể hoạt động chỉ từ dưới 4 vôn đến 16 vôn.
R1 có thể từ 10K đến 20K, C1 từ 2 đến 10 MicroFarads.
R2 là một biến trở 20K, nó có thể được sử dụng từ 10K đến 50K.
Led nào sáng đầu tiên là Led được kết nối với chân 1.
Các led được kết nối không có điện trở vì mạch tích hợp có giới hạn dòng trên mỗi đầu ra (xấp xỉ 15 mA).

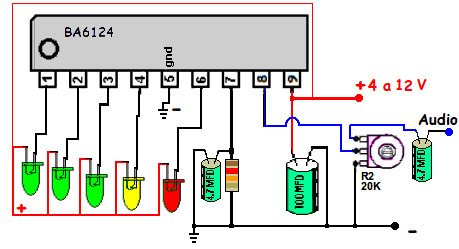

BA6124 hoặc bản vẽ kết nối tương tự:
bản vẽ chỉ báo âm thanh với đèn led
Nếu là để trang trí, bạn có thể sử dụng 2 led cho mỗi đầu ra hoặc nhiều hơn, nó giống loại led 10 ít thông dụng hơn.
Các led được mắc nối tiếp:
máy đo âm thanh có đèn led nối tiếpvu vẽ với đèn led trong loạt
Ngoài ra, một bộ tiền khuếch đại và micrô có thể được thêm vào để phát sáng với âm thanh xung quanh.
Sơ đồ của bộ tiền khuếch đại với một micrô điện:
sơ đồ preamp
R1 có thể từ 3,3k ở 6 volt đến 6,8k ở 12 volt.
C1 có thể là 0,1 microFarad hoặc hơn.
Mic là một micrô điện tử (Electret Mic)
Q1 là một bóng bán dẫn âm thanh, nó có thể là C945, C458 hoặc tương đương.
C3 là 0,001 microfarads, nếu bạn muốn nhấn mạnh âm trầm thì có thể cao hơn.
R3 có thể là 330K ở 6 Volts, lên đến 1M ở 12 Volts.
R4 là 10k, nó có thể nhỏ hơn 6 volt.
R5 là 1000 ôm (1K)
C2 và R2 thuộc mạch điều khiển đèn BA6124.
Với R2, chúng tôi điều chỉnh mức độ mà các đèn led di chuyển tốt hơn với âm thanh.
Với các giá trị của ví dụ trong hình vẽ sau, nó có thể hoạt động tốt từ 6 đến 12 vôn:
bản vẽ tiền khuếch đại micrô
Mạch tích hợp này rất đơn giản và không có chân điều chỉnh, theo cách thông thường chúng không thể mắc nối tiếp và nó được thiết kế để đo âm thanh, và vì lý do đó nó là logarit.
Đèn led đầu tiên sáng ở -10dB, đèn
thứ hai ở -5dB, đèn
thứ ba ở 0dB (50mv), đèn LED
thứ tư ở 3db và đèn LED
thứ năm ở 6dB.
Đối với thiết bị đo lường (chỉ thị vôn-to-vôn, v.v.) Các mạch tích hợp tuyến tính được sử dụng.
Ngoài ra còn có các mạch tích hợp mà điện áp tham chiếu có thể được điều chỉnh và do đó kết nối nhiều mạch nối tiếp với nhau.
Những cái tốt nhất mà tôi đã sử dụng là LM3914 tương đương với NTE1508 (Tuyến tính) và LM3915 tương đương với NTE1509 (Logarit)
cũng như LM3916 tương đương với NTE1949 (Logarit).
Chúng có 10 đầu ra cho đèn LED và có thể được điều chỉnh theo nhiều cách, chẳng hạn như nâng đèn LED lên từng cái một, v.v.
Bạn có thể xem chỉ báo mức bằng đồng hồ LM3914: VU với 10 Led
hoặc chỉ báo tương tự bằng kim, "VU meter": đồng hồ VU tương tự
Bạn cũng có thể sử dụng menu để xem tất cả các thiết kế của chúng tôi.
