Dự án: Đèn nhấp nháy:
Đèn nhấp nháy được phát minh để quan sát các dao động hoặc các vật thể chuyển động.
giống như súng nhấp nháy được sử dụng để hiệu chỉnh tia lửa điện trong ô tô (còn gọi là đèn hoặc súng định thời).
Đèn nhấp nháy đã được phổ biến như đèn vũ trường, tạo hiệu ứng "chuyển động chậm".
Những loại đèn này thường sử dụng đèn Xenon, là loại ánh sáng được sử dụng trong "đèn flash" của máy ảnh, đèn cảnh báo trên đường (đèn hiệu), trong máy bay và các phương tiện khẩn cấp.
Đối với các dự án của chúng tôi, chúng tôi có thể sử dụng đèn LED nhưng độ sáng của đèn Xenon không đạt được. mặc dù có đèn nhấp nháy trên thị trường sử dụng hơn 200 đèn led để đạt được đủ độ sáng.
Bóng đèn xenon sử dụng điện áp cao giữa các đầu đèn, thường lớn hơn 150 vôn và xung kích hoạt có điện áp rất cao, nhưng dòng điện rất thấp.
Khi bắn, cường độ của đèn flash được xác định bởi điện tích của tụ điện và điện áp tích điện.
Khi sử dụng pin, chúng ta phải tăng điện áp.
Nguyên tắc có thể được nhìn thấy trong ví dụ sau:

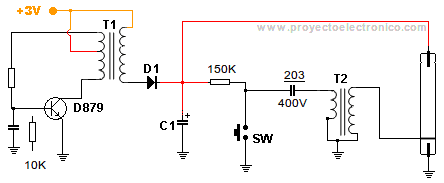

Sơ đồ của đèn flash máy ảnh với bộ tăng áp 3 volt.
Một biến áp kích hoạt Flash:
Transistor D879 và biến áp T1 tạo thành bộ dao động là bộ tăng áp,
được chỉnh lưu bằng diode tốc độ cao D1 , sạc C1 đến hơn 200 volt.
Đối với một đèn flash nhỏ, tối đa 150µF được sử dụng và đối với đèn vũ trường, nó có thể nhỏ hơn 10µF.
Tụ 203 cũng được sạc thông qua một điện trở 150K . Khi nó được sạc và chúng ta nhấn công tắc SW , nó được phóng điện trong T2 , tạo ra một điện áp rất cao ở thứ cấp của nó, trong một thời gian rất ngắn và dòng điện rất ít, đủ để kích hoạt khí bên trong ống (bóng đèn Xenon).
Đối với đèn hiệu và đèn disco, cần có bộ kích hoạt tự động, thường được kích hoạt tùy thuộc vào điện tích của tụ điện C1 , khi nó đạt đến một điện áp nhất định, nó sẽ được kích hoạt, thường ở tốc độ cao hơn, độ sáng thấp hơn.
Tụ điện của đèn hiệu hoặc đèn flash trong máy bay thường sử dụng một tụ điện có khá nhiều microfarads, do đó, mỗi lần bắn chậm hơn và sáng hơn, đối với đèn nhấp nháy hoặc súng bắn thời gian, tụ điện có công suất nhỏ hơn (µF) và thường sử dụng điện áp cao hơn.
Đối với mạch kích hoạt tự động, thông thường nhất là sử dụng SCR (diode điều khiển), CR02AM hoạt động tốt.
SCR CR02AM:
kích hoạt scr ánh sáng nhấp nháy
Sử dụng DIAC là lý tưởng nhưng không cần thiết, chúng ta cũng có thể sử dụng diode zener 30volt (hoặc 33V) được sử dụng trong TV.
Điốt điều khiển (SCR) CR02AM tiêu thụ ít ở đầu vào (cổng), kích hoạt bộ kích hoạt với 100µA và phân cực với 0,8 Volts.PCR406:
SCR CR02AM
Trong các dòng giáng sinh có điều khiển điện tử, thường thấy SCR PCR406J cũng tương tự nhưng kết nối của các chân thì không (nó là: KGA), đôi khi nó bị phân cực, em giải nó bằng điện trở 470K giữa Gate. và Cathode (GK).
Tương đương với PCR406:
NTE5405 và có thể được thay thế bằng NTE5406
P0109DA 5AL3
EC103D1
MCR100-6
T2 là cuộn dây kích hoạt hoặc máy biến áp, nó có thể có tỷ lệ 1:25
Ví dụ: 20 vòng sơ cấp, 500 vòng thứ cấp.
Đối với bóng đèn Xenon lớn hơn, chúng tôi có thể sử dụng tỷ lệ lên đến 1:40, dưới đây tôi hiển thị một số mà tôi đã thực hiện.
Đèn nhấp nháy kết nối với đường dây (110V / 220V)
Điện giật nguy hiểm
Chúng tôi sẽ thử nghiệm với điện áp cao và chúng tôi phải rất cẩn thận,
người thử nghiệm phải nhận thức được rủi ro và sẽ tự chịu trách nhiệm về
bất kỳ tai nạn hoặc thiệt hại nào có thể gây ra khi thực hiện bất kỳ dự án nào trong số này.
Cũng nên nhớ rằng các tụ điện vẫn tích điện.
Đối với đèn nhấp nháy, tốt hơn nên sử dụng điện áp khoảng 300 Volt, trong trường hợp của tôi, đường dây điện áp cao là 110V (± 120V) được tạo ra một bộ nghi ngờ điện áp, tụ điện đầu vào C3 là một phần của bộ nghi ngờ và đồng thời nó là bộ hạn chế dòng điện do giá trị của nó thấp (Hầu như luôn luôn nhỏ hơn 1 µF.), nó phải có ít nhất 450 Vôn và tốt hơn là sử dụng tụ điện có chất điện môi polyester hoặc tương tự (Tụ phim).
Tụ điện với chất điện môi polyester:
tụ điện polyester
Trong hầu hết các trường hợp, tốt hơn là sử dụng 2 hoặc nhiều tụ điện song song, để phân phối nhiệt tốt hơn.
ánh sáng nhấp nháy 110V hoặc 120V
RD là một điện trở phóng điện C3 khi ngắt kết nối, nó có thể là 330K hoặc 470K
Điốt D1 và D2 là 1N4007 hoặc tương đương (1A 1000V).
C1 là 350 vôn trở lên, đối với tốc độ và độ sáng thấp hơn có thể là 10 µF và đối với độ sáng cao hơn 22 µF, thậm chí có thể sử dụng 47 µF cho tín hiệu hoặc đèn hiệu.
C2 không cần thiết, nó giúp tránh nhiễu, nó có thể là 1000pF (được đánh dấu là 102 hoặc 0,001µF)
Tụ sạc ( 203 ) của máy biến áp kích hoạt T2 có thể có giá trị cao hơn, tùy thuộc vào máy biến áp được sử dụng.
Bạn có thể thử .033µF và .047µF. ( 333 và 473 )
Các giá trị đi kèm với P1Có thể cần phải thay đổi chúng để nó luôn nằm trong phạm vi hoạt động của ống, vì kích hoạt sai làm cho nó ngừng bắn (cho đến khi ngắt kết nối và kết nối lại)
Để sử dụng dự án này với đường dây 220V, 2 điốt là được thêm vào đầu vào, tạo thành một hộp điốt chứ không phải bộ nghi ngờ như trong trường hợp 110V.
đèn nhấp nháy 220V
Trong trường hợp này, tốt hơn là C3 là 0,47µF và lớn hơn 450 vôn, luôn ở trong tụ điện polyester hoặc tương tự (tụ điện phim).
Mọi thứ khác hoạt động giống như trước (110V.)
Các thử nghiệm của các thiết kế này được thực hiện với các ống xenon nhỏ, từ đèn flash của máy ảnh.
Khởi động tụ điện:
tụ phimNhiều khả năng, đối với các ống lớn hơn, chỉ có biến áp kích hoạt bị lỗi, vì các ống nhỏ được kích hoạt ở điện áp nhỏ hơn 4000 Vôn (4KV) và các ống lớn hơn cần đến 8000 Vôn (8KV).
Đây không phải là vấn đề lớn vì chúng ta có thể tự chế tạo biến áp kích hoạt, và nếu chúng ta muốn độ sáng cao hơn, chúng ta có thể thay đổi giá trị của tụ C1 và để phục hồi tốc độ, hãy tăng giá trị của tụ C3 lên đến 1 µF, tốt hơn là có kích thước tốt để tránh quá nhiệt., ví dụ như tụ điện của lò vi sóng hoặc tụ điện khởi động động cơ quạt (110V.)
Hãy nhớ xả nó trước khi xử lý. Giả sử rằng nó luôn có thể được tải.
Tạo biến áp kích hoạt flash
Để tạo ra biến áp kích hoạt của chúng tôi, bạn cần có lõi ferit, tôi thích lõi của các cuộn dây nằm gần mặt sau của màn hình (có ống) với ổ cắm và một số TV.
Nó là một cuộn dây được bọc trong một ống nhựa và có một nam châm ở trên.
Trong trường hợp của tôi, nó có nam châm bên dưới, nhưng nó ít phổ biến hơn.
Nhưng tốt hơn một bức ảnh:
cuộn dây kích hoạt nhấp nháy
Điều tốt nhất là ferit vẫn còn như một cuộn hoặc trống nơi cuộn dây có thể được đáp ứng tốt.
Đối với máy biến áp của chúng tôi, trước tiên chúng tôi phải nghĩ rằng điện áp đầu ra rất cao, vì vậy cách điện là cơ bản, vì lý do này, trước tiên chúng tôi phải quấn một băng nhựa ở phía dưới để cách điện tốt hơn cho cuộn dây đầu tiên của lõi, nó có thể được một miếng băng mỏng, và tốt nhất là che các cạnh để cáp không bị xước khi chúng ta cuộn dây.
Sơ cấp là 20 lượt hoặc ít hơn. (đối với đèn flash nhỏ, tôi sử dụng 20)
Tôi hàn cuộn dây đầu tiên này trực tiếp vào các chân.
Sau đó, chúng tôi che nó bằng băng dính, tốt nhất là cho các lắp đặt điện hoặc hai lượt băng mỏng.
Chúng tôi hàn cáp mỏng vào một trong các chân đã được sử dụng và quấn nó để lại một khoảng cách giữa các đầu, để tránh nhảy ra các cạnh, mỗi cuộn dây chúng tôi lại bọc nó và tiếp tục lên đến 500 vòng hoặc hơn.
Cáp cuối cùng là nơi điện áp cao "đi ra" và có thể được cách điện bằng vỏ bọc hoặc lớp lót mà chúng ta loại bỏ khỏi cáp mà chúng ta không cần đến, các lượt cuối cùng có thể được cách điện và cố định bằng một số loại keo nhanh chóng.
Tốt nhất là lấp đầy cuộn dây bằng parafin (nến hoặc nến), vì nó là chất cách điện rất tốt và phần lớn trường hợp các máy biến áp này hỏng là do nhảy giữa các cuộn dây của chính chúng.
Cáp chính nên dày hơn cáp thứ cấp, ví dụ như tôi sử dụng cáp mỏng nhất từ ổ cắm của TV hoặc màn hình.
Đối với thứ cấp, nó cần phải rất mỏng để có thể cung cấp cho hơn 500 vòng. Tôi đã sử dụng dây mỏng từ một biến áp 110V đến 12V và dây từ một rơle 24 volt.
Đối với bóng đèn Xenon lớn hơn, bạn có thể giảm số vòng sơ cấp xuống 10 vòng và giữ nguyên 400 đến 500 vòng thứ cấp, có thể tăng tụ sạc cho máy biến áp từ .02µF lên .047µF.
Hầu như không thể xảy ra sai sót của máy biến áp, nhưng tôi khẳng định rằng hầu hết các hỏng hóc là do cách điện kém, vì chúng có điện áp rất cao nhưng lại có dòng điện rất thấp.
Gần đây tôi đã chế tạo một máy biến áp kích hoạt với lõi của một cuộn dây lớn hơn cái trước, với 10 vòng ở cuộn sơ cấp và chỉ hơn 400 vòng ở cuộn thứ cấp, và nó hoạt động hoàn hảo.
Đây là những hình ảnh:
máy biến áp bắn nhấp nháy
Lưu ý: Đế đỡ dày hơn nên có thể trông giống như có nam châm,
nhưng không. Khi chúng có một nam châm, bạn phải lấy nó ra.
đèn cảnh báo
Đèn sáng như đèn nhấp nháy có thể gây co giật ở người động kinh và cũng có thể ảnh hưởng đến những người nhạy cảm với ánh sáng, và có thể ảnh hưởng đến thị lực, vì vậy hãy thận trọng khi sử dụng chúng.
