DIY Chế tạo anten lưỡng cực cho 11 mét (CB)

Ăng ten lưỡng cực cho 11 mét (CB)

Ăng-ten này rất đơn giản, nhưng nó hiệu quả và bất cứ ai làm ra nó có thể bị ấn tượng bởi hiệu suất mà nó sẽ trải nghiệm.

Tôi đã thực hiện nhiều lưỡng cực cho các chuyến đi thử nghiệm, "Field-Day" và cho bất kỳ trường hợp khẩn cấp nào phát sinh.

Tôi thường sản xuất chúng bằng dây cáp điện số 12.

Ngoài ra dây đồng dùng trong máy biến áp hoặc động cơ điện.

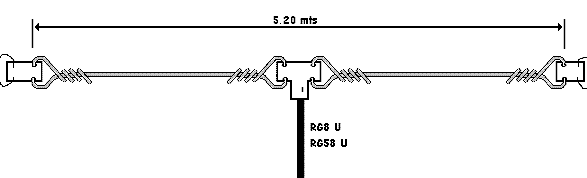

Các phép đo được thực hiện từ đầu đến cuối:



Khi sản xuất một ăng ten lưỡng cực dây, cần lưu ý rằng do "hệ số tốc độ" của dây, các phép đo sẽ không phải lúc nào cũng bằng nhau, với ống nhôm phải trừ đi 5 phần trăm, nhưng với cáp, chúng luôn nhỏ hơn, lên đến 30 phần trăm.

Chúng ta cũng phải tính đến rằng một lưỡng cực phẳng là 75 ohms, và khi đóng trở kháng (ohms) sẽ giảm.

Góc lý tưởng là 130 độ cho 50 ohms.

Chúng ta có thể đặt nó trong "V" hoặc "V ngược".

Để hỗ trợ nó sau khi các chất cách điện, tốt hơn là sử dụng dây nylon, hoặc dây nhựa chịu lực.
Đối với chất cách điện tôi sử dụng khớp PVC.
Nếu chúng ta muốn làm điều đó với ống nhôm, tốt nhất là sử dụng thông tin từ các ăng-ten mặt đất và làm điều đó chỉ với một xuyên tâm.
Trong các băng tần khác, 80 và 40 mét đôi khi là ăng-ten duy nhất mà chúng tôi có thể xây dựng và nói chung là "V ngược".
Đối với ăng-ten đầu cuối, công thức là:
150 chia cho tần số tính bằng MHz,
thường làm giảm nó đi hơn 10 phần trăm.
Luôn mang theo máy đo sóng đứng (SWR)
Vì nó ảnh hưởng đến kích thước của lưỡng cực: độ dày của cáp, chiều cao và các yếu tố lân cận (mái nhà, cây cối, v.v.)
