Đèn LED Tết - Giáng sinh.
Tết - Giáng sinh phổ biến nhất sử dụng bóng đèn sợi đốt hoặc đèn LED.
Những người lớn tuổi sử dụng bóng đèn không liên tục kiểm soát tốc độ bật và tắt.
Mục đích chính ở đây sẽ là để xem loạt máy có hộp điều khiển điện tử, nhưng trước tiên hãy xem những cái cũ nhất.
Thông thường nhất là nhìn thấy loạt 120V bao gồm 20 bóng đèn 6 volt mỗi cái và thường thấy tối đa 100 đèn (5 loạt trong một).
Tết - Giáng sinh với bóng đèn sợi đốt
Về lý thuyết, mỗi ánh sáng sẽ nhận được 6 volt, mặc dù nó không hoàn hảo nhưng nó khá gần với thực tế, miễn là các bóng đèn cùng loại (điện áp và mức tiêu thụ).
bóng đèn Tết -Giáng sinh
bị ngắt kết nối với nhiệt được tạo ra bởi dây tóc của chính nó, nó là một tấm
lưỡng kim uốn cong với nhiệt.
Chúng thường là bóng đèn hoàn toàn trong suốt.
Một số đèn này kết hợp với hộp điều khiển điện tử mặc dù nó
phổ biến hơn trong loạt với bóng đèn nhỏ hơn (gạo) và với đèn LED.
Hầu như tất cả các hộp điều khiển đèn Giáng sinh là cho bốn loạt hoặc bốn đầu ra.
Những người sử dụng bóng đèn nhỏ (gạo) thường có tổng cộng 100 bóng đèn,
hoặc 4 bộ 25 bóng đèn mỗi cái. Mỗi bóng đèn sẽ nhận được khoảng 4,8V.
Một số loạt 50 hoặc 100 đèn sử dụng điều khiển chỉ có hai đầu ra.
Tết - Giáng sinh loại gạo
Đối với mỗi bóng đèn, nó rất giống với những cái lớn hơn được thấy ở trên với một
sợi dây cuộn làm cho bước tiến về phía những cái khác khi nó "cháy" hoặc "tan chảy".
Các đèn led được sử dụng trong loạt tương tự như sau này với việc bổ sung
điện trở giới hạn cho mỗi loạt, hiện tại chúng được sử dụng thường xuyên hơn trong sắp xếp Giáng sinh
do mức tiêu thụ thấp hơn và sưởi ấm ít.
Khi chúng ta thực hiện các dự án loạt Giáng sinh với đèn LED, chúng ta phải chú ý
đến sự phân cực.
Hộp điều khiển cho đèn Giáng sinh:
Hộp điều khiển đèn
tò mò về thiết bị điện tử giữ chúng cho các dự án hoặc "phát minh" của chúng tôi.
Chúng bao gồm một mạch tích hợp tạo ra các chuỗi và hiệu ứng trong chuỗi
đèn và các công tắc mang tải của từng loạt thường là
SCR (điốt được điều khiển).
Hầu hết các điều khiển này sử dụng một mạch tích hợp được in, những mạch mang
một giọt sơn trên đầu và không thể sửa chữa được, mặc dù đó là một lối thoát hoặc
nếu nó có thể được thay đổi.
Tôi chỉ cho bạn một số hộp điều khiển và sơ đồ của bạn. Sửa chữa loạt Giáng sinh Tôi không nghĩ rằng
đó là kết thúc của một số sinh viên hoặc người thử nghiệm điện tử, nhưng thường
Chúng tôi muốn sửa chữa chúng tôi và thật tốt khi biết họ để làm điều gì đó thú vị hơn
với họ.
Kiểm soát cho 4 loạt:
kiểm soát cho 4 chuỗi Giáng sinh
Trong hình ảnh này, bạn có thể thấy các thành phần của điều khiển này cho bốn loạt
đèn Giáng sinh.
Có 4 điốt 1N4004, nút nhấn để thay đổi chế độ, 2 điện trở,
1 tụ điện điện phân, thẻ điều khiển kỹ thuật số và bốn SCR (điốt được điều khiển).
Mặc dù không phải tất cả đều giống nhau, hầu hết đều sử dụng các thành phần giống nhau.
Sơ đồ:
Sơ đồ điều khiển cho loạt led Tết - Giáng sinh
Dòng điện được chỉnh lưu bằng điốt 1N4004, có thể lên tới 1N4007.
Điều khiển được cấp nguồn thông qua điện trở 150K và được lọc bằng tụ
10 microfarad và có thể là 16 volt trở lên.
Bên trong mạch tích hợp của điều khiển triệt tiêu điện áp lớn hơn 5 volt.
Điện trở của 2 Mega ohms là để đồng bộ hóa mạch với dòng điện xoay chiều
của dòng.
SCR điều khiển diode pcr406Các đầu vào (Cổng) của SCR (điốt được
điều khiển) làm gián đoạn dòng âm của mỗi loạt được cấp trực tiếp từ mạch tích hợp , phần dương là điểm
chung của chuỗi 4.
Mặc dù có một số loại điều khiển cho đèn Giáng sinh, ý tưởng họ duy trì
rất giống với loại điều khiển này.
Chúng ta phải nhớ rằng việc điều khiển các điều khiển này được kết nối với đường dây điện là nguy hiểm,
vì chúng ta có thể bị điện giật.
Điều khiển cho 2 loạt:
Trong một số đèn chỉ có 2 đầu ra bị gián đoạn, đối với loạt thường
mang hơn 25 bóng đèn mỗi bóng hoặc 2 loạt cho mỗi đầu ra.

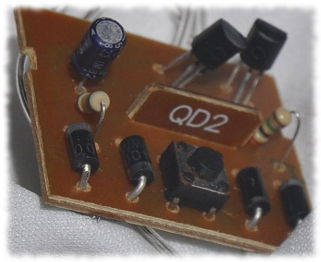

Kiểm soát cho 2 loạt led Tết - Giáng sinh
Chúng ta có thể nhận thấy rằng họ chỉ sử dụng 2 SCR và nói chung không có thêm đầu ra nào của
mạch điều khiển (QĐ2), mạch này tương tự như trước đó, nhưng chỉ có 2 đầu ra.
Thẻ điều khiển của các hộp được đề cập này được in hoặc có giá thấp, nhưng cũng có các mạch tích hợp trong phiên bản thường như UTC-8156 và HJ-94015
