Tạo bộ khuếch đại âm thanh với IC AN7522N, AN7523N, CD7522CS và CD7523CS

Tạo bộ khuếch đại âm thanh với IC
AN7522N, AN7523N, CD7522CS và CD7523CS

Chúng ta có thể sử dụng một số bộ khuếch đại BTL thường được sử dụng trong TV.

Mạch tích hợp AN7522N và CD7522CS giống nhau về kết nối, nhưng về mặt vật lý thì chúng khác nhau. Chúng là bộ khuếch đại [âm thanh nổi] 2 kênh.

AN7523N và CD7523CS về mặt vật lý khá giống nhau và có cùng kết nối với nhau, đây chỉ là một kênh.

Lý do tôi công bố các bộ khuếch đại âm thanh nổi và đơn âm này cùng nhau là vì các TV đơn kênh thường có một kênh dự định sử dụng bộ khuếch đại âm thanh nổi vì cái này là sự tiếp nối của cái kia.

AN7522N và CD7522CS

Chúng có thể hoạt động từ 3,5 đến 13,5V và có thể bị hỏng sau 14 volt.

Bộ khuếch đại âm thanh AN7522N và CD7522CS

Trong TV phát triển ít công suất hơn 3 W trên mỗi kênh, chúng ta có thể cung cấp nhiều điện hơn bằng cách sử dụng bộ tản nhiệt tốt và cấp nguồn cho 12 volt.

Các mạch tích hợp này mặc dù chúng khác nhau về mặt vật lý, nhưng bên trong chúng giống nhau và các chân cắm khớp tốt.

Sơ đồ kết nối AN7522N và CD7522CS

Dễ dàng kết hợp với nhau vì chúng sử dụng rất ít thành phần bên ngoài, việc tắt máy và âm lượng có thể được điều khiển từ bộ vi xử lý.

Pin 5 hoặc chế độ chờ làm cho mạch tích hợp hoạt động khi vượt quá 1,7 vôn. Điều khiển âm lượng sẽ ở mức tối đa với 1,25 vôn và nó thường được áp dụng từ 0V đến 1,4 vôn.

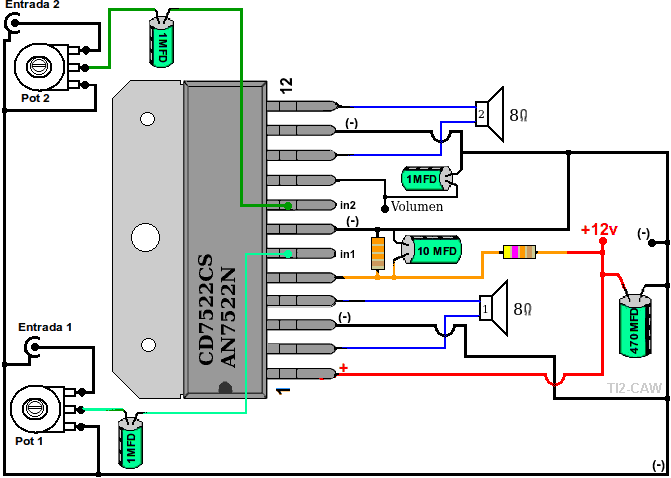

Bản vẽ kết nối AN7522N và CD7522CS

Nếu tín hiệu điện áp thấp được sử dụng để kích hoạt mạch tích hợp ở đầu vào dự phòng, điện trở R1 phải tăng lên 220K cho 5 volt.

AN7523N và CD7523CS

Bộ khuếch đại âm thanh AN7523N và CD7523CS

Giống như các ampe trước, chúng có thể hoạt động từ 3,5 đến 13,5V và có thể bị hỏng sau 14 volt.

Với một bộ tản nhiệt tốt, chúng tôi có thể vượt quá 3 W, với nguồn cung cấp 12 volt.

Các vi mạch này về mặt vật lý khá giống nhau và bên trong chúng giống nhau, cộng với các chân cắm của chúng rất khớp.

Nếu chúng tôi đặt một trong những bộ khuếch đại này ở nơi AN7522N hoặc CD7522CS đi qua, nó sẽ hoạt động (chỉ một kênh).

Sơ đồ kết nối AN7523N và CD7523CS

Trong bộ khuếch đại này, chân 8 không được kết nối.

Nếu chúng tôi áp dụng nhiều hơn 1,7 vôn vào chân 5 hoặc ở chế độ chờ, mạch tích hợp sẽ đi vào hoạt động.

Pin 9 hoặc điều khiển âm lượng ở mức tối đa 1,25 vôn.

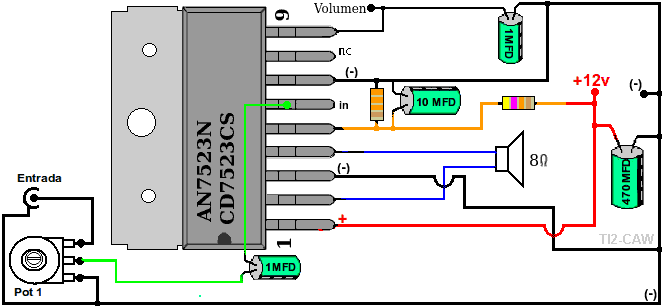

Bản vẽ kết nối AN7523N và CD7523CS

Điện trở R1 là 33KΩ cho điện áp 8 đến 12 volt, nó có thể tăng lên 220KΩ nếu sử dụng tín hiệu điện áp thấp như 5 volt.

Vì đầu vào dự phòng (chân 5) bật bộ khuếch đại khi vượt quá 1,7 vôn.

Tất cả các tụ điện có thể là 16 volt hoặc cao hơn một chút so với điện áp cung cấp.

Điện trở không chịu tải nhiều nên có thể là 1 / 16W hoặc 1 / 8W.
