Đối với micrô echo sử dụng pin vuông (9V) và không có đầu vào cho dòng điện bên ngoài.
Nói chung, nó sẽ hoạt động cho bất cứ thứ gì sử dụng pin này và không tiêu tốn nhiều.
Cách thực tế nhất để loại bỏ pin trong micrô echo là sử dụng bộ đổi nguồn (AC-DC) và bộ điều chỉnh 9 volt LM7809.
Đối với hầu hết các micrô echo được bán cho bộ đàm (CB), bộ chuyển đổi 500 mA hoạt động tốt, tốt hơn từ 600 mA trở đi.
Tốt hơn là điện trở 15 ohm, 1 watt, nó có thể là 1/2 watt nhưng nó có thể khá nóng nếu bộ chuyển đổi có điện áp cao. Nói chung, các bộ điều hợp 12 volt cung cấp tới 18 volt với mức tiêu thụ ít.
Còn khi dành cho xe cộ hoặc không muốn dùng bộ chuyển đổi thì chúng ta chỉ dùng bộ điều chỉnh và kết nối với dòng điện như bộ đàm, nhưng có một chi tiết phải lưu ý, đó là đầu nối đất (-) của micro không Nó có thể được trộn với âm cực cấp cho radio, sau đó chỉ có dương được kết nối theo cách này:
Kết nối đất được lấy từ micrô thông qua đầu nối pin.
Đôi khi tiếng ồn được tạo ra khi sử dụng cùng một nguồn điện và hầu như luôn luôn là sự cố "mặt đất".
Nếu micrô không tiêu thụ nhiều, bạn có thể sử dụng:
Các micrô có tiếng bíp bíp thu hút nhiều dòng điện hơn và hiếm khi hoạt động tốt với nó.
Lưu ý quan trọng: khi sử dụng đầu nối pin, chúng ta phải rất cẩn thận vì màu sắc bị đảo ngược trong dây cáp vì chúng thường nhận từ pin.
Đo để xác minh rằng cực dương đi ra khỏi đầu nối tròn.
Có một số bộ điều hợp AC-DC điện tử rất ổn định với đầu ra 9V chính xác và rất sạch, trong đó bộ điều chỉnh là không cần thiết nhưng chúng ta phải hoàn toàn chắc chắn về nó để không làm hỏng thiết bị của mình.

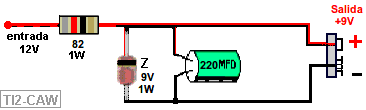

Sơ đồ của các bộ điều chỉnh trên:
